用好壓鑄模，才能節(jié)省成本

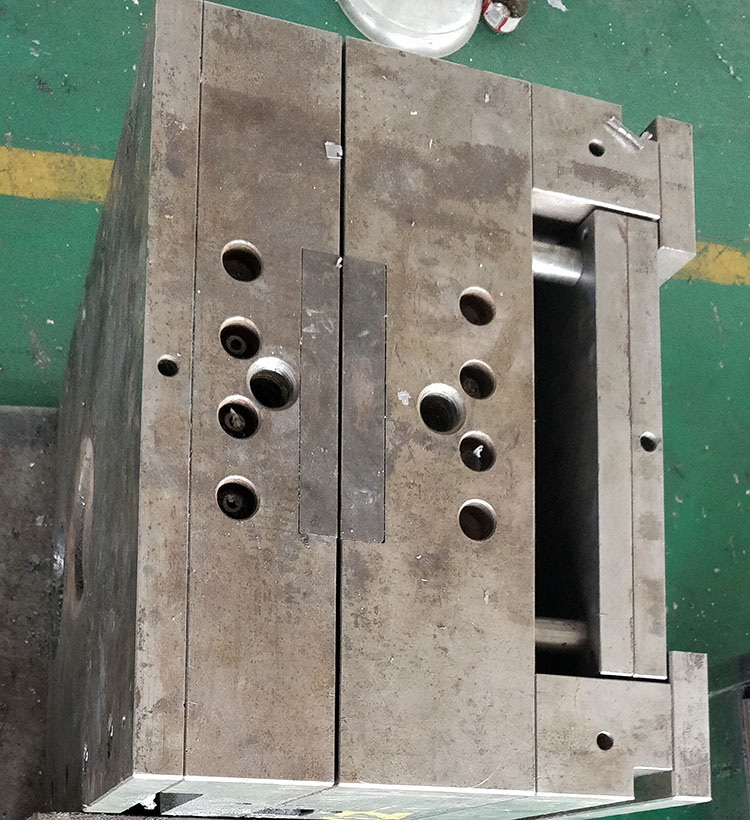

一、壓鑄模的使用特點

   在壓鑄生產(chǎn)過程中，壓鑄模的零件成形條件極其惡劣，它們經(jīng)受著機械的磨蝕、化學(xué)的侵蝕和熱疲勞的反復(fù)作用。

  1) 金屬液在高壓、高速下進入模具型腔，對模具型腔的表面產(chǎn)生激烈的摩擦和沖擊，使模具表面產(chǎn)生侵蝕和磨損。

   2) 金屬液在澆注過程中難免有熔渣帶入，熔渣對成形零件表面產(chǎn)生復(fù)雜的化學(xué)作用，鋁和鐵的化合物像尖劈一樣，加速了壓鑄模裂紋的形成和發(fā)展。

   3) 熱應(yīng)力是模具成形零件表面產(chǎn)生裂紋的主要原因，在每一個壓鑄件生產(chǎn)過程中，成形件表面除了受到金屬液的高速、高壓沖刷外，還存在著吸收金屬在凝固過程中放出的熱量，產(chǎn)生了熱交換。此外由于模具材料熱傳導(dǎo)的關(guān)系，使成形件表面層溫度急劇上升，與內(nèi)部產(chǎn)生了很大的溫差，從而產(chǎn)生了內(nèi)應(yīng)力。當(dāng)金屬液充填型腔時，型腔表層首先達到高溫而膨脹，而內(nèi)層模溫較低，相對的膨脹量小，使表層產(chǎn)生壓應(yīng)力。開模后，型腔表面與空氣接觸，受到壓縮空氣及涂料的激冷而產(chǎn)生拉應(yīng)力。這種交變應(yīng)力隨著生產(chǎn)的延續(xù)而增加，當(dāng)超過模具材料的疲勞極限時，使模具表面層產(chǎn)生塑性變形而產(chǎn)生裂紋。

   為了保持型面的耐用，要求型面具有抗熱疲勞性能、耐磨損、不粘模、易脫件。所以對成形零件采用了目前應(yīng)用較好的4Cr5MoSiV1(H13)材料制造。

   二、合金熔液的溫度

   壓鑄模生產(chǎn)過程中為了能更好地填充到壓鑄模所有凹孔和深處，保證金屬流動時彼此融和，在使用壓鑄模時，應(yīng)正確選擇金屬的澆注溫度，合金壓鑄液體澆注溫度如下：

材料名稱           壓鑄液體溫度/℃

   鋅合金             420-500

   鋁合金              620-690

   鎂合金              700-740

   銅鋅合金          850-960

   壓鑄合金溫度選用原則：

   1) 澆入的金屬溫度越低，壓鑄模的壽命越長；

   2) 用低溫壓鑄,才有可能減少排氣槽深度的增大，降低金屬液濺出的危險；

   3) 采用低溫壓鑄能減少壓室與頂桿嚙緊的機會；

   4) 采用低溫壓鑄能減少鑄件中的收縮孔和裂紋的產(chǎn)生。

   總之,在工藝條件允許的情況下，壓鑄合金的溫度，還是選用低溫壓鑄好。

   三、模具工作的溫度

   壓鑄模的工作溫度根據(jù)其壓鑄合金而不同，下面是幾種合金模具的推薦值，供選用：

   模具名稱          工作溫度/℃

   鋅合金模具        150-180

   鋁合金模具        180-225

   鎂合金模具        200-250

   銅鋅合金模具    300

   壓鑄模工作溫度的選擇原則:

   1) 模具溫度過低，鑄件內(nèi)部結(jié)構(gòu)疏松，空氣排出困難，難以成型；

   2) 模具溫度過高，鑄件內(nèi)部結(jié)構(gòu)致密，但鑄件易“焊”附于模腔中，粘模

   不易卸出鑄件，同時過高的溫度會使模體本身膨脹，影響鑄件尺寸精度。

   3) 模具溫度應(yīng)選擇在合適的范圍內(nèi)，一般經(jīng)試驗合適后，恒溫控制為好。

   四、壓鑄模的潤滑

   1、  潤滑的目的

   潤滑作為壓鑄模和壓鑄件的分型劑，便于壓鑄模卸件;作為壓鑄模和壓機的活動部分的潤滑劑，減少摩擦，提高壓鑄模的使用壽命；此外，還可以作為壓鑄模的冷卻劑，并降低模具由于長期工作的熱疲勞，延長了模具壽命。

   2、潤滑劑的要求

   對于潤滑劑的選用應(yīng)滿足如下需要:

   a．  不能使壓鑄件在型腔中粘附；

   b.不能腐蝕模具型面的鋼料；

   c.不能產(chǎn)生有毒的氣體；

   d. 在受熱時不能產(chǎn)生灰渣；

   e. 潤滑后應(yīng)均勻貼附在型腔及工作表面而不被高壓金屬沖走。

   3、潤滑劑的配制

   a.全損耗系統(tǒng)用油85%-90%+石墨10%-15%；

   b. 重油100%；

   c. 石蠟30%+黃蠟30%+凡士林油14%+石墨26%；

   d. 石墨25%+甘油20%+水玻璃5%+水50%；

   4、使用潤滑劑時應(yīng)注意的事項

   a.潤滑劑可用于型腔及可動部分表面上；

   b.潤滑劑噴量每次要少，而且要均勻，噴涂后最好在型面上形成一層薄膜。

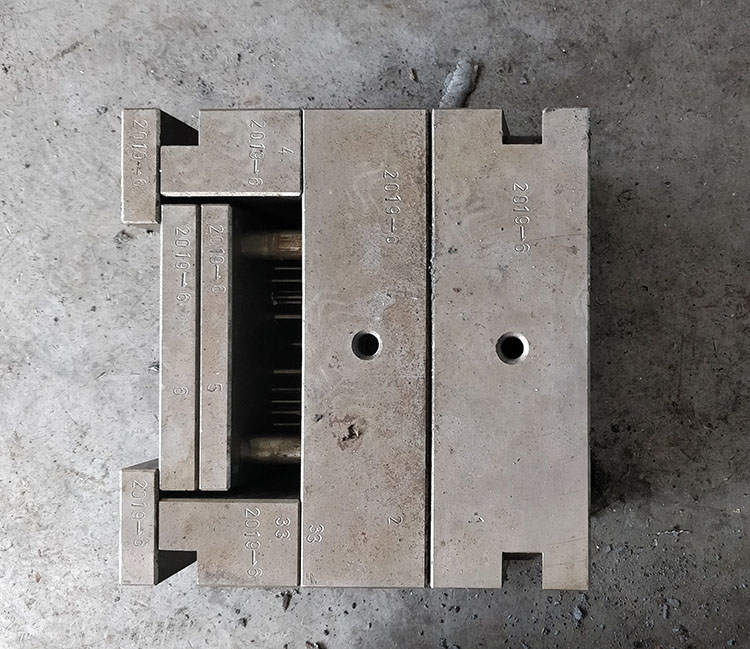

   五、壓鑄模的調(diào)整內(nèi)容

   壓鑄模制作完成以后，要經(jīng)過試模來進行調(diào)整，選擇正確的壓鑄條件和工藝參數(shù)，才能達到穩(wěn)定的壓鑄，生產(chǎn)出合格的鑄件。

   試模前，試模人員應(yīng)做到對壓鑄用的合金原材料進行事先檢查，了解合金材料的特點和壓鑄特性；還應(yīng)了解模具的結(jié)構(gòu)、壓鑄機的性能、壓鑄條件、壓鑄工藝及操作方法等。

   正確選擇壓鑄成形條件，是試模調(diào)整的關(guān)鍵。常常遇到這樣的問題，即使模具的設(shè)計與制造都十分正確，但由于壓鑄成形的條件選擇不當(dāng)，同樣壓不出合格的鑄件。相反，在某些情況下，可借助于調(diào)整壓鑄成形的條件，來克服模具的不足之處，壓出了合格的鑄件。為此，試模人員必須熟悉各項壓鑄成形條件的作用及相互關(guān)系、模具的動作原理等，才能正確地選擇和合理地調(diào)整各項壓鑄成形條件。

   壓鑄成形條件調(diào)整的內(nèi)容有：材料熔融溫度、壓射時模具溫度及熔液溫度；壓鑄機的注射壓力、鎖模力、開模力的確定及根據(jù)制件情況所需的壓射比、壓射速度大小等。最后對壓鑄成型的制品狀況要進行修整后才能獲得完善的壓鑄件。
